бак трансформатора


бак трансформатора
  1. Kessel



бак трансформатора
Бак, в котором размещается активная часть трансформатора или трансформаторного агрегата с жидким диэлектриком, газо- или кварценаполненного
[ГОСТ 16110-82]

EN

tank
the vessel in which the core, yoke and windings of a transformer or reactor are contained
[IEV number 811-26-31]

FR

cuve
récipient dans lequel le circuit magnétique et les enroulements d'un transformateur ou d'une inductance sont contenus
[IEV number 811-26-31]

Параллельные тексты EN-RU



Oil transformers
The magnetic circuit and the windings are immersed in a liquid dielectric that provides insulation and evacuates the heat losses of the transformer.
...
A holding tank is used to recover all the liquid dielectric.

[Legrand]

Масляные трансформаторы
Магнитная система и обмотки трансформатора погружены в жидкий диэлектрик, служащий изоляцией и теплоносителем.
...
Активная часть трансформатора находится в баке и полностью покрыта жидким диэлектриком.

[Перевод Интент]


Бак трансформатора
Бак служит для установки в нем активной части трансформатора и заливки масла (некоторые баки специальных трансформаторов заполняют газом или кварцем); он состоит из обвязки 3, дна 4, рамы 2 и крышки 1 с отверстиями для крепления болтами к раме. Крышка закрывает бак и одновременно является основанием для установки расширителя, вводов, приводов переключающих устройств, баллона термосигнализатора, подъемных колец и других деталей (рис. 2). Место разъема крышки с баком уплотняют резиновой полосой, укладываемой на раму в уступ между выступающим торцом обечайки и отверстиями в раме.

0393

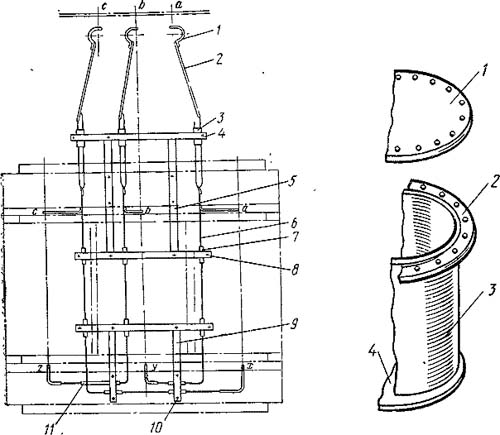

Основные части бака трансформатора

Крышка баков трансформаторов мощностью 25 MB-А и выше приварена к обечайке. Бак имеет нижний разъем и состоит из верхней (высокой) съемной части и нижней, являющейся его основанием (днищем). Такое устройство облегчает разборку и сборку трансформаторов и не требует механизмов большой грузоподъемности, поскольку вместо активной части поднимают верхнюю часть бака.
Для перемещения трансформаторов (при монтаже, ремонте) массой до 20 т под днищем устанавливают тележки (по две на трансформатор), при большей массе — каретки; для подъема трансформатора стропами к стенкам бака приварены крюки; для крепления охладителей и термосифонных фильтров — патрубки с фланцами; для заполнения трансформатора маслом установлены вентили.
Баки трансформаторов III габарита и более мощных усиливают поперечными и продольными балками из стального проката (швеллер, тавр, уголок). Механическую прочность бака и непроницаемость сварных швов испытывают избыточным давлением 30—50 кПа.

0394

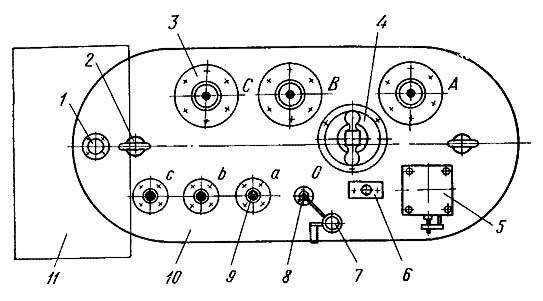

Крышка трансформатора ТМ-400/10 (вид сверху):

1 — фланец для соединения с расширителем, 2 — рым, 3 — ввод ВН, 4 — переключатель, 5 — кран, 6 — термометр, 7 — пробивной предохранитель, 8 — ввод нейтрали НН, 9 — линейный ввод НН, 10 — крышка, 11 — место установки расширителя

Для трансформаторов I—V габаритов применяют баки овальной формы, больших габаритов — прямоугольные, с пространственным магнитопроводом—треугольные или круглые. Их изготовляют из листовой стали; стыки листов соединяют привариванием газо- или электросваркой.

[http://forca.ru/spravka/spravka/bak-transformatora.html]


Тематики

  • трансформатор

Классификация

>>>

Обобщающие термины

  • часть трансформатора

EN

  • holding tank
  • tank
  • tank of a transformer
  • transformer tank

DE

  • Kessel

FR

  • cuve


Русско-немецкий словарь нормативно-технической терминологии. . 2015.
